Sağlık profesyonelleri için teknik bilgilendirme
EVD-020 Serisi, eksternal BOS drenajının ve basınç takibinin yönetilmesini desteklemek amacıyla farklı kateter konfigürasyonlarını gelişmiş drenaj sistemiyle bir araya getirir. Drenaj sistemi, 60 cm güçlendirilmiş ve kilitleme mekanizmalı bağlantı hattı, 30 cm derecelendirilmiş basınç ölçüm skalası, 150 ml damlama haznesi, 800 ml hava filtreli drenaj torbası, iki adet üç yollu konnektör ve hidrofobik filtre içerir.
Ventriküler sistemlerde standart veya antibiyotik emdirilmiş eksternal ventriküler drenaj kateterleri, lomber sistemlerde ise standart veya antibiyotik emdirilmiş lomber kateter seçenekleri kullanılabilir. Standart ventriküler kateter 1,5 mm iç çap, 3,0 mm dış çap ve 31 cm uzunluğa sahiptir. Standart lomber kateter ise 0,8 mm iç çap, 1,6 mm dış çap ve 100 cm uzunluğa sahiptir.
Sistemde bulunan temel bileşenler
Drenaj Sistemi
BOS’un kontrollü şekilde toplanması ve drenaj seviyesinin izlenmesi için kullanılan ana sistemdir.
Ventriküler Kateter
Ventriküler sistemden BOS’un harici drenaj sistemine aktarılmasını sağlar. Standart ve antibiyotik emdirilmiş seçenekleri bulunur.
Lomber Kateter
Lomber bölgeden BOS’un harici drenaj sistemine aktarılmasını sağlar. Standart ve antibiyotik emdirilmiş seçenekleri bulunur.
Güçlendirilmiş Bağlantı Hattı
EVD-020 sistemi 60 cm uzunluğunda güçlendirilmiş bağlantı hattına sahiptir. Hat üzerinde sistem bağlantısını destekleyen kilitleme mekanizması bulunur.
Basınç Ölçüm Skalası
Sistemde BOS basıncının izlenmesi ve drenaj seviyesinin ayarlanmasını destekleyen 30 cm derecelendirilmiş ölçüm skalası bulunur. Ölçüm mmHg ve cmH₂O birimleri üzerinden takip edilebilir.
Damlama Haznesi
EVD-020 sisteminde 150 ml damlama haznesi bulunur. Drenaj akışının görsel olarak takip edilmesini ve sıvının drenaj torbasına aktarılmasını destekler.
Drenaj Torbası
Kit konfigürasyonlarında 800 ml kapasiteli ve hava filtreli drenaj torbası yer alır.
Üç Yollu Konnektör
Sistem içerisinde 2 adet üç yollu konnektör bulunur.
Hidrofobik Filtre
EVD-020 drenaj sisteminin temel bileşenlerinden biri olarak hidrofobik filtre kullanılır.
Stilet
Ventriküler kateterin yerleştirilmesini ve kontrollü biçimde yönlendirilmesini destekler.
Tuohy İğnesi
Lomber kateter sistemlerinde kateterin yerleştirilmesini destekleyen uygulama bileşenidir.
Guidewire
Lomber kateterin kontrollü biçimde ilerletilmesine ve yönlendirilmesine yardımcı olur.
Açılı Trokar
Kateterlerin yerleştirilmesi ve uygun şekilde yönlendirilmesini destekleyen yardımcı bileşendir.
Luer Lock Konnektör ve Distal Kapak
Kateter ile drenaj sisteminin bağlantısını oluşturmak için kullanılır.
Fiksasyon Parçası
Kateter sisteminin yerleştirilmesinin ardından uygun pozisyonda sabitlenmesini destekler.
Standart ventriküler kateterli EVD-020
Standart Ventriküler Kateterli EVD-020, standart ventriküler kateter ile EVD-020 drenaj sistemini bir araya getirir.
Ventriküler kateter:
- İç çap: 1,5 mm
- Dış çap: 3,0 mm
- Uzunluk: 31 cm
- Yapı: Standart kateter
Kateter uygulamasını destekleyen bileşenler:
- Stilet
- Fiksasyon parçası
- Luer Lock konnektör ve distal kapak
- Açılı trokar

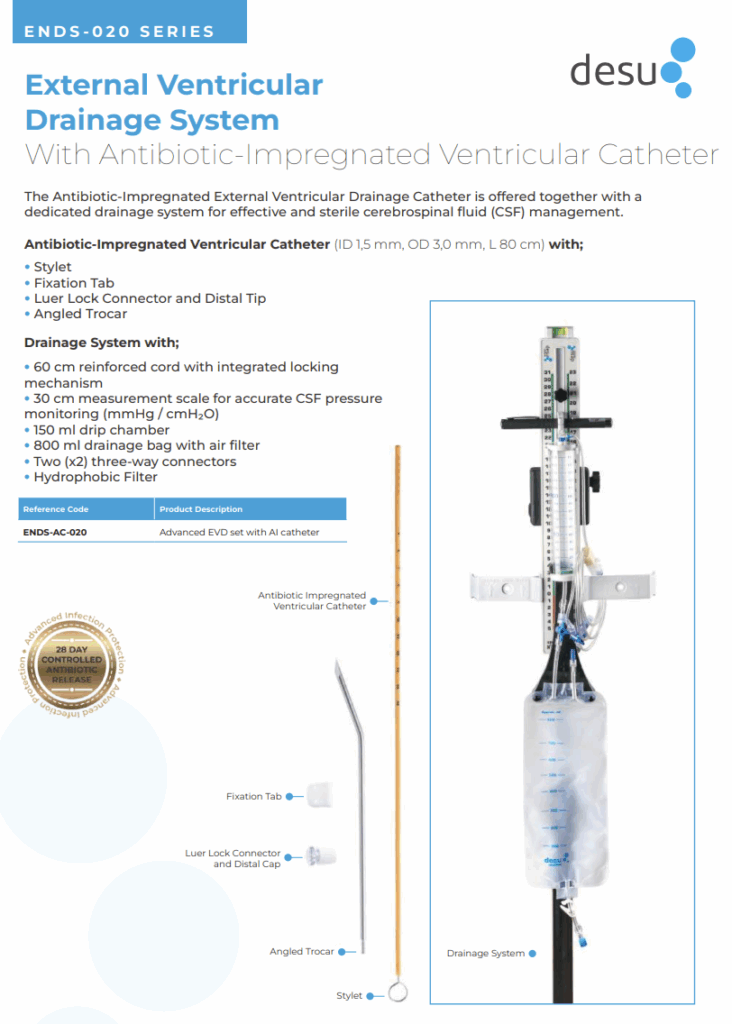

Antibiyotik emdirilmiş ventriküler kateterli EVD-020
Antibiyotik Emdirilmiş Ventriküler Kateterli EVD-020, antibiyotik emdirilmiş eksternal ventriküler drenaj kateterini EVD-020 drenaj sistemiyle bir araya getirir.
Kateter uygulama setinde:
- Stilet
- Fiksasyon parçası
- Luer Lock konnektör ve distal kapak
- Açılı trokar
Standart lomber kateterli EVD-020
EVD-020 Serisi, ventriküler drenaj sistemlerinin yanı sıra eksternal lomber drenaj konfigürasyonlarıyla da sunulur. Standart Lomber Kateterli EVD-020, standart lomber kateteri gelişmiş drenaj sistemiyle bir araya getirir.
Lomber kateter ölçüleri:
- İç çap: 0,8 mm
- Dış çap: 1,6 mm
- Uzunluk: 100 cm
Kateter sistemi ile birlikte:
- Fiksasyon parçası
- Luer Lock konnektör
- Açılı trokar
- 14 G Tuohy iğnesi
- Guidewire
Antibiyotik emdirilmiş lomber kateterli EVD-020
Antibiyotik Emdirilmiş Lomber Kateterli EVD-020, antibiyotik emdirilmiş eksternal lomber drenaj kateterini EVD-020 drenaj sistemiyle bir araya getirir.
Kateter sistemi ile birlikte:
- Fiksasyon parçası
- Luer Lock konnektör
- Açılı trokar
- 14 G Tuohy iğnesi
- Guidewire
EVD-020 serisi ürünleri
Ürün kodları
| Ürün Kodu | Ürün Açıklaması | Özellik |
|---|---|---|
ENDS-C-020 | Standart ventriküler kateterli gelişmiş eksternal ventriküler drenaj sistemi | |
ENDS-AC-020 | Antibiyotik emdirilmiş ventriküler kateterli gelişmiş eksternal ventriküler drenaj sistemi | Antibiyotikli |
LCK-ENDS-020 | Standart lomber kateterli gelişmiş eksternal drenaj sistemi | |
LACK-ENDS-020 | Antibiyotik emdirilmiş lomber kateterli gelişmiş eksternal drenaj sistemi | Antibiyotikli |
Teknik özellikler
| Özellik | EVD-020 Sistemi |
|---|---|
| Güçlendirilmiş bağlantı hattı | 60 cm |
| Kilitleme mekanizması | Var |
| Ölçüm skalası | 30 cm |
| Basınç birimleri | mmHg / cmH₂O |
| Damlama haznesi | 150 ml |
| Drenaj torbası | 800 ml |
| Drenaj torbası hava filtresi | Var |
| Üç yollu konnektör | 2 adet |
| Hidrofobik filtre | Var |
| Ventriküler kateter seçeneği | Var |
| Lomber kateter seçeneği | Var |
| Antibiyotik emdirilmiş kateter seçeneği | Var |
800 ml hava filtreli drenaj torbası
Drenaj torbası sistemden ayrı olarak da tedarik edilebilir ve tüm eksternal drenaj sistemleriyle uyumludur. Steril ve tek kullanımlıktır.
Paket seçenekleri
| Ürün Kodu | Ürün Açıklaması |
|---|---|
ENDS-B1 | 800 ml hava filtreli drenaj torbası – 1 adet |
ENDS-B5 | 800 ml hava filtreli drenaj torbası – 5 adet |
ENDS-B10 | 800 ml hava filtreli drenaj torbası – 10 adet |
- 800 ml sıvı kapasitesi
- Enfeksiyon kontrolünü destekleyen entegre hava filtresi
- Sıvı seviyesinin kolay izlenmesi için şeffaf ve dayanıklı yapı
- Tüm eksternal drenaj sistemleriyle uyumlu
EVD-020 uyumlu aksesuarlar
Uyumlu aksesuarlar
| Ürün Kodu | Ürün Açıklaması |
|---|---|
ENDS-020 | EVD-020 drenaj sistemi |
ENDS-HL | EVD-020 uyumlu aksesuar |
ENDS-LASER | EVD-020 uyumlu aksesuar |
EVD-020 sistem seçenekleri
Standart Ventriküler EVD-020
Standart ventriküler kateter ile gelişmiş drenaj sistemini bir araya getirir.
Antibiyotik Emdirilmiş Ventriküler EVD-020
Antibiyotik emdirilmiş ventriküler kateter ile EVD-020 drenaj sistemini bir araya getirir.
Standart Lomber EVD-020
Standart lomber kateter ile gelişmiş drenaj sistemini bir araya getirir.
Antibiyotik Emdirilmiş Lomber EVD-020
Antibiyotik emdirilmiş lomber kateter ile EVD-020 drenaj sistemini bir araya getirir.
