Informasi teknis untuk tenaga kesehatan profesional
Kit shunt ventrikuloperitoneal Defit terdiri atas katup Defit, kateter ventrikel 23 cm, kateter peritoneal 120 cm, stilet, dan konektor siku. Perangkat anti-sifon (ASD) opsional dapat diintegrasikan sesuai kebutuhan klinis.
Opsi diimpregnasi antibiotik terdiri atas impregnasi pada badan katup saja, kit semi-antibiotik (katup standar dengan kateter diimpregnasi antibiotik), dan kit antibiotik penuh (badan katup diimpregnasi dan kateter diimpregnasi). Semua sistem shunt disediakan untuk sekali pakai dan disterilkan dengan etilen oksida.
Komponen utama yang disertakan dalam kit

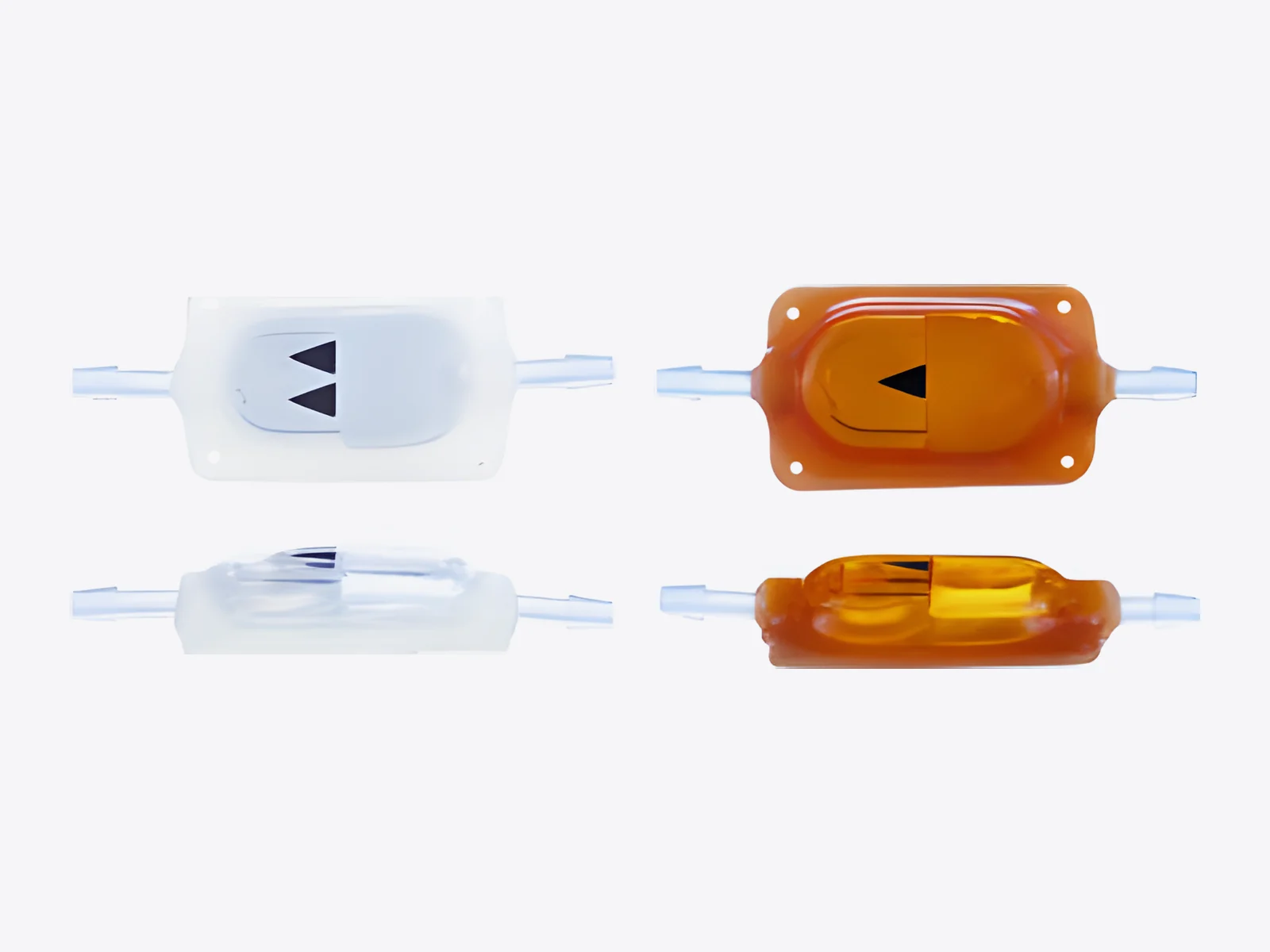

Katup Shunt Defit
Shunt Defit memiliki katup silikon dasar datar. Badan katup terbuat dari polipropilena dan elastomer silikon, tidak mengandung logam, serta sesuai untuk pencitraan MRI dan CT. Katup memiliki reservoir terintegrasi dan tersedia dalam ukuran Ultra Small, Small, dan Regular dengan pilihan tekanan tetap rendah, sedang, dan tinggi.
Kateter Ventrikel
Kateter proksimal yang mengalirkan CSS yang terakumulasi dari ventrikel serebral ke dalam sistem shunt.
- Diameter dalam: 1,3 mm
- Diameter luar: 2,5 mm
- Panjang: 23 cm
- Material: Silikon radiopak
- Lubang drainase: 4 baris × 6 lubang pada ujung proksimal (total 24)
- Penanda: Tanda panjang tantalum antara 5 dan 15 cm
Kateter Peritoneal
Kateter distal yang mengalirkan CSS dari katup ke rongga peritoneum.
- Diameter dalam: 1,1 mm
- Diameter luar: 2,5 mm
- Panjang: 120 cm
- Material: Silikon radiopak
- Penanda: Tanda panjang radiopak antara 5 dan 20 cm
Stilet
Aksesori yang mendukung pemajuan kateter ventrikel secara terarah dan terkontrol selama implantasi.

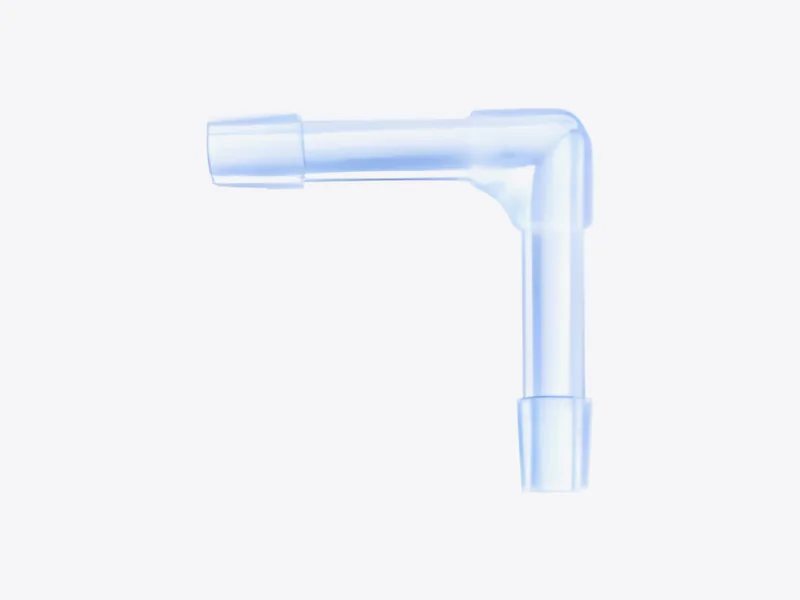

Konektor Siku
Komponen penghubung yang membantu mengarahkan kateter ventrikel pada sudut anatomis yang sesuai dan membentuk sambungan kateter–katup.

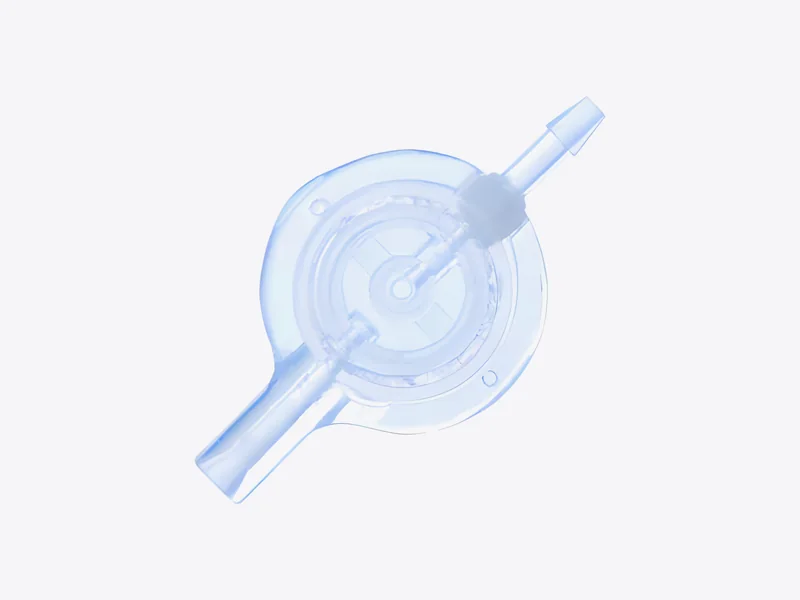

Perangkat Anti-sifon – ASD
ASD ditambahkan secara opsional pada konfigurasi kit tertentu. Perangkat ini diintegrasikan ke dalam jalur shunt untuk membantu mengendalikan efek sifon saat terjadi perubahan postur. Kode produk yang menyertakan ASD diakhiri dengan “-ASD”.
Kode produk katup shunt Defit
Kode produk katup Defit Shunt tersendiri:
Ultra SmallKatup Shunt Defit
| Kode Produk | Deskripsi Produk | Tingkat Tekanan | Fitur |
|---|---|---|---|
DFUS-L | Shunt silikon Defit Ultra Small – tekanan rendah | Rendah | Silikon Standar |
DFUS-M | Shunt silikon Defit Ultra Small – tekanan sedang | Sedang | Silikon Standar |
DFUS-H | Shunt silikon Defit Ultra Small – tekanan tinggi | Tinggi | Silikon Standar |
ADFUS-L | Shunt silikon Defit Ultra Small diimpregnasi antibiotik – tekanan rendah | Rendah | Antibiyotikli Valf |
ADFUS-M | Shunt silikon Defit Ultra Small diimpregnasi antibiotik – tekanan sedang | Sedang | Antibiyotikli Valf |
ADFUS-H | Shunt silikon Defit Ultra Small diimpregnasi antibiotik – tekanan tinggi | Tinggi | Antibiyotikli Valf |
SmallKatup Shunt Defit
| Kode Produk | Deskripsi Produk | Tingkat Tekanan | Fitur |
|---|---|---|---|
DFS-L | Shunt silikon Defit Small – tekanan rendah | Rendah | Silikon Standar |
DFS-M | Shunt silikon Defit Small – tekanan sedang | Sedang | Silikon Standar |
DFS-H | Shunt silikon Defit Small – tekanan tinggi | Tinggi | Silikon Standar |
ADFS-L | Shunt silikon Defit Small diimpregnasi antibiotik – tekanan rendah | Rendah | Antibiyotikli Valf |
ADFS-M | Shunt silikon Defit Small diimpregnasi antibiotik – tekanan sedang | Sedang | Antibiyotikli Valf |
ADFS-H | Shunt silikon Defit Small diimpregnasi antibiotik – tekanan tinggi | Tinggi | Antibiyotikli Valf |
RegularKatup Shunt Defit
| Kode Produk | Deskripsi Produk | Tingkat Tekanan | Fitur |
|---|---|---|---|
DFR-L | Shunt silikon Defit Regular – tekanan rendah | Rendah | Silikon Standar |
DFR-M | Shunt silikon Defit Regular – tekanan sedang | Sedang | Silikon Standar |
DFR-H | Shunt silikon Defit Regular – tekanan tinggi | Tinggi | Silikon Standar |
ADFR-L | Shunt silikon Defit Regular diimpregnasi antibiotik – tekanan rendah | Rendah | Antibiyotikli Valf |
ADFR-M | Shunt silikon Defit Regular diimpregnasi antibiotik – tekanan sedang | Sedang | Antibiyotikli Valf |
ADFR-H | Shunt silikon Defit Regular diimpregnasi antibiotik – tekanan tinggi | Tinggi | Antibiyotikli Valf |
Kit shunt ventrikuloperitoneal Defit standar
Kit standar mencakup katup Defit, kateter ventrikel, kateter peritoneal, stilet, dan konektor siku. Model dengan tambahan ASD juga mencakup perangkat anti-sifon.
Ultra SmallKit Standar
| Kode Produk | Deskripsi Produk | Tekanan | Konfigurasi ASD |
|---|---|---|---|
DFUS-L-VCK | Shunt Defit Ultra Small tekanan rendah dan kit kateter ventrikuloperitoneal | Rendah | Kit Standar |
DFUS-L-VCK-ASD | Shunt Defit Ultra Small tekanan rendah, kit kateter ventrikuloperitoneal, dan perangkat anti-sifon | Rendah | + ASD Modülü |
DFUS-M-VCK | Shunt Defit Ultra Small tekanan sedang dan kit kateter ventrikuloperitoneal | Sedang | Kit Standar |
DFUS-M-VCK-ASD | Shunt Defit Ultra Small tekanan sedang, kit kateter ventrikuloperitoneal, dan perangkat anti-sifon | Sedang | + ASD Modülü |
DFUS-H-VCK | Shunt Defit Ultra Small tekanan tinggi dan kit kateter ventrikuloperitoneal | Tinggi | Kit Standar |
DFUS-H-VCK-ASD | Shunt Defit Ultra Small tekanan tinggi, kit kateter ventrikuloperitoneal, dan perangkat anti-sifon | Tinggi | + ASD Modülü |
SmallKit Standar
| Kode Produk | Deskripsi Produk | Tekanan | Konfigurasi ASD |
|---|---|---|---|
DFS-L-VCK | Shunt Defit Small tekanan rendah dan kit kateter ventrikuloperitoneal | Rendah | Kit Standar |
DFS-L-VCK-ASD | Shunt Defit Small tekanan rendah, kit kateter ventrikuloperitoneal, dan perangkat anti-sifon | Rendah | + ASD Modülü |
DFS-M-VCK | Shunt Defit Small tekanan sedang dan kit kateter ventrikuloperitoneal | Sedang | Kit Standar |
DFS-M-VCK-ASD | Shunt Defit Small tekanan sedang, kit kateter ventrikuloperitoneal, dan perangkat anti-sifon | Sedang | + ASD Modülü |
DFS-H-VCK | Shunt Defit Small tekanan tinggi dan kit kateter ventrikuloperitoneal | Tinggi | Kit Standar |
DFS-H-VCK-ASD | Shunt Defit Small tekanan tinggi, kit kateter ventrikuloperitoneal, dan perangkat anti-sifon | Tinggi | + ASD Modülü |
RegularKit Standar
| Kode Produk | Deskripsi Produk | Tekanan | Konfigurasi ASD |
|---|---|---|---|
DFR-L-VCK | Shunt Defit Regular tekanan rendah dan kit kateter ventrikuloperitoneal | Rendah | Kit Standar |
DFR-L-VCK-ASD | Shunt Defit Regular tekanan rendah, kit kateter ventrikuloperitoneal, dan perangkat anti-sifon | Rendah | + ASD Modülü |
DFR-M-VCK | Shunt Defit Regular tekanan sedang dan kit kateter ventrikuloperitoneal | Sedang | Kit Standar |
DFR-M-VCK-ASD | Shunt Defit Regular tekanan sedang, kit kateter ventrikuloperitoneal, dan perangkat anti-sifon | Sedang | + ASD Modülü |
DFR-H-VCK | Shunt Defit Regular tekanan tinggi dan kit kateter ventrikuloperitoneal | Tinggi | Kit Standar |
DFR-H-VCK-ASD | Shunt Defit Regular tekanan tinggi, kit kateter ventrikuloperitoneal, dan perangkat anti-sifon | Tinggi | + ASD Modülü |
Kit shunt Defit diimpregnasi semi-antibiotik
Pada konfigurasi ini, katup Defit Small berupa katup standar; kit kateter ventrikuloperitoneal (kateter ventrikel dan peritoneal) diimpregnasi antibiotik.
SmallKit Semi-Antibiotik (VACK)
| Kode Produk | Deskripsi Produk | Tekanan | Konfigurasi |
|---|---|---|---|
DFS-L-VACK | Shunt Defit Small tekanan rendah dan kit kateter ventrikuloperitoneal yang diimpregnasi antibiotik | Rendah | Antibiyotikli Kateter |
DFS-L-VACK-ASD | Shunt Defit Small tekanan rendah, kit kateter ventrikuloperitoneal yang diimpregnasi antibiotik, dan perangkat anti-sifon | Rendah | Antibiyotikli Kateter + ASD |
DFS-M-VACK | Shunt Defit Small tekanan sedang dan kit kateter ventrikuloperitoneal yang diimpregnasi antibiotik | Sedang | Antibiyotikli Kateter |
DFS-M-VACK-ASD | Shunt Defit Small tekanan sedang, kit kateter ventrikuloperitoneal yang diimpregnasi antibiotik, dan perangkat anti-sifon | Sedang | Antibiyotikli Kateter + ASD |
DFS-H-VACK | Shunt Defit Small tekanan tinggi dan kit kateter ventrikuloperitoneal yang diimpregnasi antibiotik | Tinggi | Antibiyotikli Kateter |
DFS-H-VACK-ASD | Shunt Defit Small tekanan tinggi, kit kateter ventrikuloperitoneal yang diimpregnasi antibiotik, dan perangkat anti-sifon | Tinggi | Antibiyotikli Kateter + ASD |
Kit shunt Defit yang diimpregnasi antibiotik penuh
Pada konfigurasi ini, baik badan katup Defit Regular maupun kit kateter ventrikuloperitoneal diimpregnasi antibiotik.
RegularKit Antibiotik Penuh (ADFR + VACK)
| Kode Produk | Deskripsi Produk | Tekanan | Konfigurasi |
|---|---|---|---|
ADFR-L-VACK | Kit shunt ventrikuloperitoneal Defit Regular tekanan rendah, diimpregnasi antibiotik penuh | Rendah | Tam Antibiyotikli |
ADFR-L-VACK-ASD | Kit shunt ventrikuloperitoneal Defit Regular tekanan rendah, diimpregnasi antibiotik penuh, dan perangkat anti-sifon | Rendah | Tam Antibiyotikli + ASD |
ADFR-M-VACK | Kit shunt ventrikuloperitoneal Defit Regular tekanan sedang, diimpregnasi antibiotik penuh | Sedang | Tam Antibiyotikli |
ADFR-M-VACK-ASD | Kit shunt ventrikuloperitoneal Defit Regular tekanan sedang, diimpregnasi antibiotik penuh, dan perangkat anti-sifon | Sedang | Tam Antibiyotikli + ASD |
ADFR-H-VACK | Kit shunt ventrikuloperitoneal Defit Regular tekanan tinggi, diimpregnasi antibiotik penuh | Tinggi | Tam Antibiyotikli |
ADFR-H-VACK-ASD | Kit shunt ventrikuloperitoneal Defit Regular tekanan tinggi, diimpregnasi antibiotik penuh, dan perangkat anti-sifon | Tinggi | Tam Antibiyotikli + ASD |
Dimensi teknis
Dimensi Model Katup
| Model | Panjang Total | Panjang Badan Katup | Ketebalan |
|---|---|---|---|
| Ultra Small | 35 mm | 20 mm | 4,5 mm |
| Small | 40 mm | 25 mm | 5,5 mm |
| Regular | 45 mm | 30 mm | 7 mm |
Dimensi Kateter
| Jenis Kateter | Diameter Dalam | Diameter Luar | Panjang |
|---|---|---|---|
| Kateter Ventrikel | 1,3 mm | 2,5 mm | 23 cm |
| Kateter Peritoneal | 1,1 mm | 2,5 mm | 120 cm |
