Informasi Teknis untuk Tenaga Kesehatan Profesional

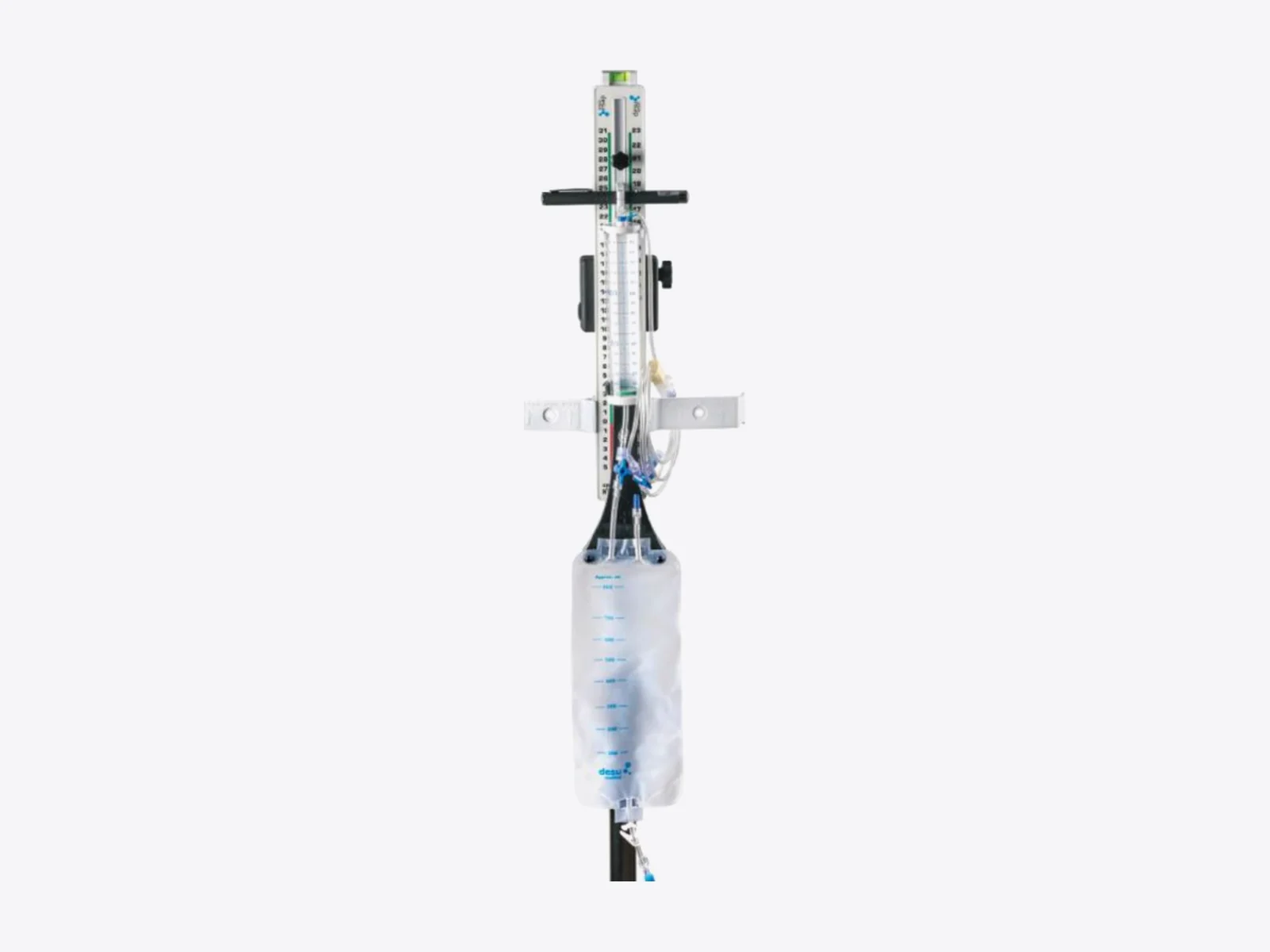

Seri EVD-020 menggabungkan berbagai konfigurasi kateter dengan sistem drainase canggih untuk mendukung penatalaksanaan drainase CSS eksternal dan pemantauan tekanan. Sistem drainase mencakup jalur sambungan diperkuat 60 cm dengan mekanisme pengunci, skala pengukur tekanan bergradasi 30 cm, ruang tetes 150 ml, kantong drainase 800 ml dengan filter udara, dua konektor tiga arah, dan filter hidrofobik.
Sistem ventrikel dapat digunakan dengan kateter drainase ventrikel eksternal standar atau yang diimpregnasi antibiotik; sistem lumbal dapat digunakan dengan kateter lumbal standar atau yang diimpregnasi antibiotik. Kateter ventrikel standar memiliki diameter dalam 1,5 mm, diameter luar 3,0 mm, dan panjang 31 cm. Kateter lumbal standar memiliki diameter dalam 0,8 mm, diameter luar 1,6 mm, dan panjang 100 cm.
Komponen Utama dalam Sistem
Sistem Drainase
Sistem utama yang digunakan untuk pengumpulan CSS secara terkontrol dan pemantauan tingkat drainase.
Kateter Ventrikel
Mengalirkan CSS dari sistem ventrikel ke sistem drainase eksternal. Tersedia opsi standar dan yang diimpregnasi antibiotik.
Kateter Lumbal
Mengalirkan CSS dari regio lumbal ke sistem drainase eksternal. Tersedia opsi standar dan yang diimpregnasi antibiotik.
Jalur Sambungan Diperkuat
Sistem EVD-020 memiliki jalur sambungan diperkuat sepanjang 60 cm. Jalur ini dilengkapi mekanisme pengunci yang mendukung sambungan sistem.
Skala Pengukur Tekanan
Sistem ini dilengkapi skala ukur bergradasi 30 cm yang mendukung pemantauan tekanan CSS dan penyesuaian tingkat drainase. Pengukuran dapat dipantau dalam mmHg dan cmH₂O.
Ruang Tetes
Sistem EVD-020 dilengkapi ruang tetes 150 ml. Ruang tetes ini mendukung pemantauan visual aliran drainase dan pemindahan cairan ke dalam kantong drainase.
Kantong Drainase
Konfigurasi kit mencakup kantong drainase 800 ml dengan filter udara.
Konektor Tiga Arah
Sistem ini dilengkapi dua konektor tiga arah.
Filter Hidrofobik
Filter hidrofobik digunakan sebagai salah satu komponen inti sistem drainase EVD-020.
Stilet
Mendukung penempatan dan pengarahan terkontrol kateter ventrikel.
Jarum Tuohy
Komponen aplikasi yang mendukung penempatan kateter pada sistem kateter lumbal.
Guidewire
Membantu memajukan dan mengarahkan kateter lumbal secara terkontrol.
Trokar Bersudut
Aksesori yang mendukung penempatan dan pengarahan kateter yang tepat.
Konektor Luer Lock dan Tutup Distal
Digunakan untuk membentuk sambungan antara kateter dan sistem drainase.
Tab Fiksasi
Mendukung stabilisasi sistem kateter pada posisi yang sesuai setelah penempatan.
EVD-020 dengan Kateter Ventrikel Standar
EVD-020 dengan kateter ventrikel standar menggabungkan kateter ventrikel standar dengan sistem drainase EVD-020.
Kateter ventrikel:
- Diameter dalam: 1,5 mm
- Diameter luar: 3,0 mm
- Panjang: 31 cm
- Struktur: Kateter standar
Komponen yang mendukung aplikasi kateter:
- Stilet
- Tab fiksasi
- Konektor Luer Lock dan tutup distal
- Trokar bersudut
EVD-020 dengan Kateter Ventrikel yang Diimpregnasi Antibiotik
EVD-020 dengan kateter ventrikel yang diimpregnasi antibiotik menggabungkan kateter drainase ventrikel eksternal yang diimpregnasi antibiotik dengan sistem drainase EVD-020.
Set aplikasi kateter mencakup:
- Stilet
- Tab fiksasi
- Konektor Luer Lock dan tutup distal
- Trokar bersudut
EVD-020 dengan Kateter Lumbal Standar
Selain sistem drainase ventrikel, Seri EVD-020 juga tersedia dalam konfigurasi drainase lumbal eksternal. EVD-020 dengan kateter lumbal standar menggabungkan kateter lumbal standar dengan sistem drainase canggih.
Dimensi kateter lumbal:
- Diameter dalam: 0,8 mm
- Diameter luar: 1,6 mm
- Panjang: 100 cm
Sistem kateter dipasok dengan:
- Tab fiksasi
- Konektor Luer Lock
- Trokar bersudut
- Jarum Tuohy 14 G
- Guidewire
EVD-020 dengan Kateter Lumbal yang Diimpregnasi Antibiotik
EVD-020 dengan kateter lumbal yang diimpregnasi antibiotik menggabungkan kateter drainase lumbal eksternal yang diimpregnasi antibiotik dengan sistem drainase EVD-020.
Sistem kateter dipasok dengan:
- Tab fiksasi
- Konektor Luer Lock
- Trokar bersudut
- Jarum Tuohy 14 G
- Guidewire
Produk Seri EVD-020
Kode produk
| Kode Produk | Deskripsi Produk | Fitur |
|---|---|---|
ENDS-C-020 | Sistem drainase ventrikel eksternal lanjutan dengan kateter ventrikel standar | |
ENDS-AC-020 | Sistem drainase ventrikel eksternal lanjutan dengan kateter ventrikel diimpregnasi antibiotik | Antibiotik |
LCK-ENDS-020 | Sistem drainase eksternal lanjutan dengan kateter lumbal standar | |
LACK-ENDS-020 | Sistem drainase eksternal lanjutan dengan kateter lumbal diimpregnasi antibiotik | Antibiotik |
Spesifikasi Teknis
| Fitur | Sistem EVD-020 |
|---|---|
| Jalur sambungan diperkuat | 60 cm |
| Mekanisme pengunci | Ya |
| Skala pengukur | 30 cm |
| Satuan tekanan | mmHg / cmH₂O |
| Ruang tetes | 150 ml |
| Kantong drainase | 800 ml |
| Filter udara kantong drainase | Ya |
| Konektor tiga arah | 2 unit |
| Filter hidrofobik | Ya |
| Opsi kateter ventrikel | Ya |
| Pilihan kateter lumbal | Ya |
| Opsi kateter diimpregnasi antibiotik | Ya |

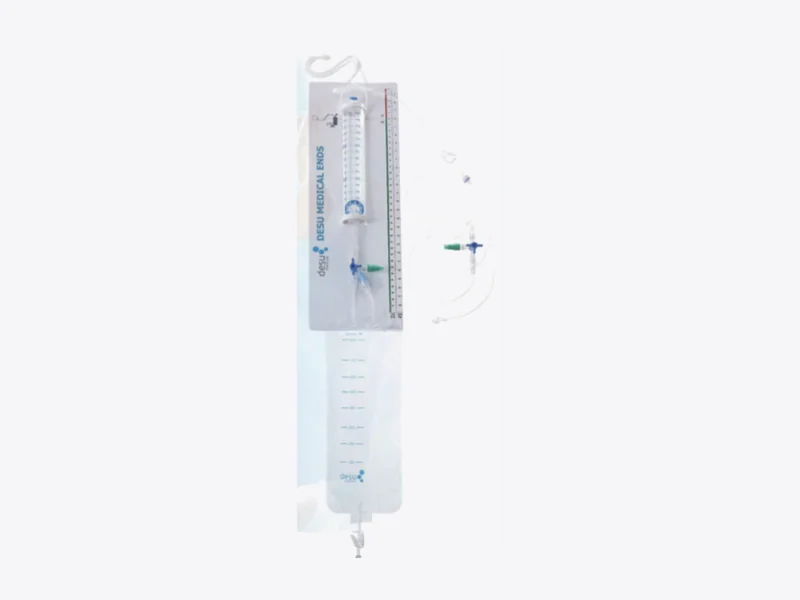

Kantong Drainase 800 ml dengan Filter Udara
Kantong drainase juga dapat dipasok secara terpisah dan kompatibel dengan semua sistem drainase eksternal. Produk ini steril dan sekali pakai.
Pilihan kemasan
| Kode Produk | Deskripsi Produk |
|---|---|
ENDS-B1 | Kantong drainase 800 ml dengan filter udara – 1 buah |
ENDS-B5 | Kantong drainase 800 ml dengan filter udara – 5 buah |
ENDS-B10 | Kantong drainase 800 ml dengan filter udara – 10 buah |
- Kapasitas cairan 800 ml
- Filter udara terintegrasi yang mendukung pengendalian infeksi
- Konstruksi bening dan tahan lama untuk memudahkan pemantauan level cairan
- Kompatibel dengan semua sistem drainase eksternal
Aksesori yang Kompatibel dengan EVD-020
Aksesori yang kompatibel
| Kode Produk | Deskripsi Produk |
|---|---|
ENDS-020 | Sistem drainase EVD-020 |
ENDS-HL | Aksesori yang kompatibel dengan EVD-020 |
ENDS-LASER | Aksesori yang kompatibel dengan EVD-020 |
Pilihan Sistem EVD-020
EVD-020 Ventrikel Standar
Menggabungkan kateter ventrikel standar dengan sistem drainase lanjutan.
EVD-020 Ventrikel Diimpregnasi Antibiotik
Menggabungkan kateter ventrikel diimpregnasi antibiotik dengan sistem drainase EVD-020.
EVD-020 Lumbal Standar
Menggabungkan kateter lumbal standar dengan sistem drainase lanjutan.
EVD-020 Lumbal Diimpregnasi Antibiotik
Menggabungkan kateter lumbal diimpregnasi antibiotik dengan sistem drainase EVD-020.
